    Назначение

  • Поверка и калибровка термометров сопротивления (ТС).
  • Поверка и калибровка термоэлектрических преобразователей (ТП).
  • Поверка и калибровка вторичной аппаратуры вместе с первичными термопреобразователями: цифровых термометров, термопреобразователей с унифицированным токовым выходом и др.
  • Поддержание холодных спаев термоэлектрических преобразователей при 0°С.

    Свойства

  • Высокая точность.
  • Рабочая зона от дна отверстий в блоке - 60 мм.
  • Сменные вставки.
  • Высокая производительность.
  • Отсутствие жидкого теплоносителя.
  • Широкий диапазон воспроизводимых температур.
  • Встроенный четырехканальный прецизионный измеритель.
  • Два встроенных блока питания с напряжением 24В постоянного тока.
  • Небольшие размеры и вес.
  • Низкая цена.

Калибраторы температуры серии КТ-5 предна­значены для воспроизведения темпе­ратуры в диапазоне -50… +850°С. КТ-5 используются в каче­стве поверочной установки для определения номи­нальных ста­тических характеристик преобра­зования различных типов СИ температуры при их производстве, поверке и калибровке. Калибраторы выпускаются в следующих мо­дификациях: КТ-5.1 (КТ-5.1М) с диапазоном вос­про­изводи­мых температур -50… +160°С, КТ-5.2 (КТ-5.2М) с диа­пазоном воспроизводимых тем­пера­тур +40… +500°С и КТ-5.3 (КТ-5.3М) с диа­пазоном воспроизводимых тем­пера­тур +50… +850°С. Калибраторы температуры модификаций КТ-5.1, КТ-5.2, КТ-5.3 выпускаются с чёрно-белым дисплеем, а модификации КТ-5.1М, КТ-5.2М, КТ-5.3М с цветным сенсорным дисплеем. КТ-5 удовлетворяют требованиям к эталонам 2го разряда по ГОСТ 8.558-2009 «Государственная поверочная схема для средств измерений температуры» в отрицательной области температур и к эталонам 3го разряда в положительной области температур.

Калибраторы температуры серии КТ-5 полностью удовлетворяют требованиям ГОСТ 8.461-2009 «Термопреобразователи сопротивления из платины, меди и никеля. Методика по­верки». Технические характеристики приборов позволяют производить поверку термометров сопротивле­ния классов допуска «AA», «A», «B» и «C». Конструкция калибраторов позволяет производить поверку и калибровку ТС с диаметрами монтажной части более 6 миллиметров без ухудшения метрологических характеристик калибраторов. Встроенный четырехканальный прецизионный измеритель позволяет без привлечения дополнительных приборов проводить поверку и калибровку термометров сопротивления, термоэлектрических преобразователей и термопреобразователей с унифицированным токовым выходом.

В приборах реализован метод непосредственного сличения поверяемых термо­пре­образова­те­лей с внутренним эталонным термопреобразователем. Основными уз­лами калиб­раторов являются: металлический блок с отверстиями (ка­налами) для уста­новки по­веряе­мых тер­мопреобразователей, эталонный термопреобразователь, прецизи­онный измери­тель/регулятор темпера­туры и холодильная установка (КТ-5.1, КТ-5.1М). Металлический блок пред­назна­чен для обеспечения хорошей тепловой связи между по­веряемыми термопреобразовате­лями и внутрен­ним эталонным термопреобразователем. Эталонный термопреобразователь, расположенный в ме­таллическом блоке, предназначен для опреде­ле­ния темпера­туры этого блока и, как следствие, температуры поверяемых термопреобра­зовате­лей. По эта­лон­ному термопреобразователю осуществляется регулирование темпе­ратуры пре­цизи­онным изме­ри­телем/регулятором. Хо­лодильная установка (КТ-5.1, КТ-5.1М) сде­лана на термоэлек­трических элементах Пельтье.

В калибраторах КТ-5 предусмотрена возможность замены вставки пользователем. Вставка со­стоит из металлического блока и теплоизолирующей пробки (тепловых экранов). Максимальное количество отверстий во вставке – 6, максималь­ный диаметр отверстий – 13 мм. Стандартные вставки входят в комплект поставки: для КТ-5.1 и КТ-5.1М – КТВ-1.1; для КТ-5.2 и КТ-5.2М – КТВ-2.1; для КТ-5.3 и КТ-5.3М – КТВ-3.1.

На дисплее КТ-5 отобра­жаются: текущая температура; текущая тем­пера­тура поддержания (уставка); время с момента выхода калибратора на уставку; мощность, вы­деляемая в элементах Пельтье или в нагревателях; ско­рость нагрева (охлаждения); количество фикси­рованных уставок; время нахождения на ус­тавке до автоматического перехода к сле­дующей; режим работы; шесть фиксированных уставок, а также результаты измерений прецизионного измерителя. На дисплее КТ-5.1М, КТ-5.2М и КТ-5.3М дополнительно могут отображаться графики хода температуры в калибраторе и измеряемых прецизионным измерителем величин.

Установка тем­пера­тур поддержания (уставок) и режимы ра­боты задаются либо при помощи двух ручек управле­ния (КТ-5.1, КТ-5.2, КТ-5.3), либо при помощи сенсорного дисплея (КТ-5.1М, КТ-5.2М, КТ-5.3М). Всеми модификациями КТ-5 можно управлять при помощи компьютера (программное обеспечение входит в комплект поставки). Программа позволяет: задавать уставки и режимы работы, отображать графики хода температуры в калибраторе и измеряемых прецизионным измерителем величин, сохранять результаты измерений для последующей обработки.

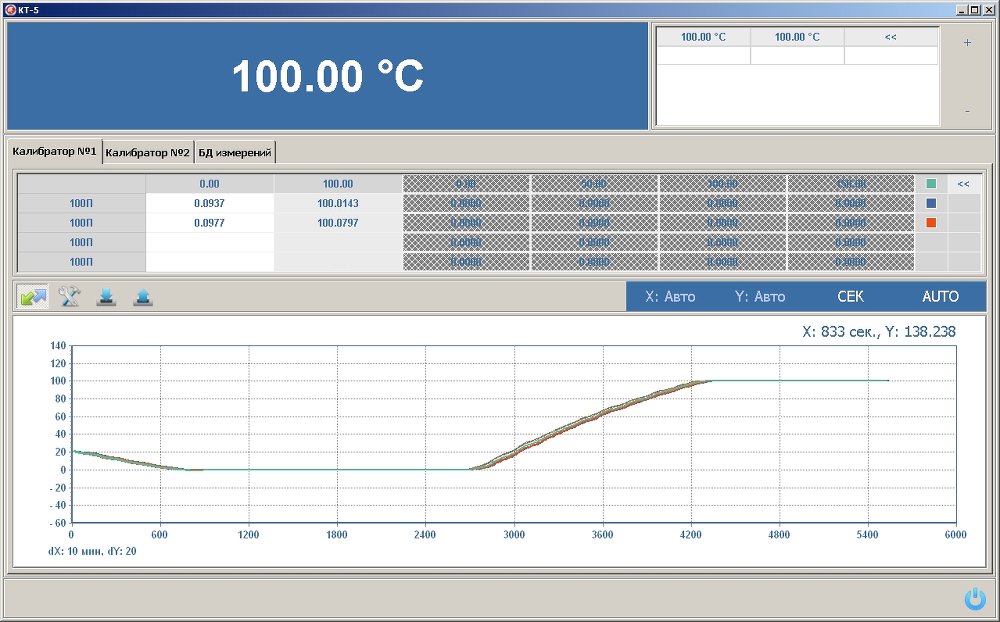

Программное обеспечение КТ-5

Калибраторы температуры КТ-5 имеют шесть задаваемых пользователем фик­сированных уставок. Переход от одной фиксированной уставки к следующей происходит либо в автоматическом режиме по­следо­вательно, либо в ручном режиме. В автоматическом режиме время нахождения на уставке зада­ется пользователем в диапазоне от 1 минуты до 90 минут. Уставка задается с точностью 0.01°С. После выхода калибратора на уставку результаты измерений прецизионного измерителя начинают отображаться на дисплее. В зависимости от выбранного режима после прохождения всех фиксированных уставок КТ-5 либо перейдет на первую фиксированную уставку, либо выключится, отображая на дисплее результаты измерений прецизионного измерителя при всех фиксированных уставках. Результаты измерений прецизионного измерителя могут быть считаны компьютером для дальнейшей обработки и сохранения. Если все фиксированные уставки не были пройдены, а питание КТ-5 было выключено, то при последующем включении питания калибратор начнет работу с первой из не пройденных фиксированных уставок. Все результаты предыдущих измерений сохраняются во встроенной энергонезависимой памяти и при новом запуске калибратора отображаются на его дисплее.

Комплект поставки:

  • калибратор температуры КТ-5 (стандартная вставка) - 1 шт;
  • компакт-диск с программным обеспечением - 1 шт;
  • руководство по эксплуатации - 1 экз;
  • кабель связи прибора с ПК через интерфейс RS-232С - 1 шт;
  • шнур для подключения ТС МИТШ-1.2 - 1 шт;
  • шнур для подключения ТП МИТШ-2.2.1 - 1 шт;
  • шнур для измерения силы тока МИТШ-5.1 - 1 шт;
  • сетевой шнур - 1 шт.
Дополнительное оборудование.
  • Шнуры для подключения ТС.
  • Шнуры для подключения ТП.
  • Шнур для подключения эталонных мер.
  • Шнур переходник.
  • Шнур для измерения силы тока.
  • Сменная вставка.

Шнур для подключения ТС МИТШ-1.1 представляет собой переходник с разъема для подключения первичных преобразователей температуры (MiniDin 6) на нажимной 4-х контактный клемник и предназначен для подключения термометров сопротивления по 4-х проводной схеме соединения без пайки. Шнур МИТШ-1.1 может использоваться с любыми типами ТС, в том числе эталонными. Стандартная длина шнура – 1.5 м.

Шнур для подключения ТС МИТШ-1.2 представляет собой переходник с разъема для подключения первичных преобразователей температуры (MiniDin 6) на четыре зажима типа «крокодил» и предназначен для подключения термометров сопротивления по 4-х проводной схеме соединения без пайки. Шнур МИТШ-1.2 может использоваться с любыми типами ТС, в том числе эталонными. Стандартная длина шнура – 1.5 м.

Шнур для подключения ТС МИТШ-1.3 представляет собой переходник с разъема для подключения первичных преобразователей температуры (MiniDin 6) на пять завинчивающихся клемм и предназначен для подключения термометров сопротивления по 4-х проводной схеме соединения без пайки. Шнур МИТШ-1.3 может использоваться с любыми типами ТС, в том числе эталонными. Стандартная длина шнура – 0.5 м.


 Шнуры для подключения ТП МИТШ-2.1.1 и МИТШ-2.1.2 представляют собой переходники с разъемов для подключения первичных преобразователей температуры (MiniDin 6) на нажимные 2-х контактные клемники и предназначены для подключения термоэлектрических преобразователей 8 без пайки. В шнур МИТШ-2.1.1 встроен ТС с НСХ Pt100 для компенсации холодных спаев ТП. Шнур МИТШ-2.1.2 изготавливается без встроенного компенсационного ТС. Все шнуры для подключения ТП могут использоваться с любыми типами термоэлектрических преобразователей, в том числе эталонными. Стандартная длина шнуров – 1.5 м.
Шнуры для подключения ТП МИТШ-2.2.1 и МИТШ-2.2.2 представляют собой переходники с разъемов для подключения первичных преобразователей температуры (MiniDin 6) на два зажима типа «крокодил» и предназначены для подключения термоэлектрических преобразователей без пайки. В шнур МИТШ-2.2.1 встроен ТС с НСХ Pt100 для компенсации холодных спаев ТП. Шнур МИТШ-2.2.2 изготавливается без встроенного компенсационного ТС. Все шнуры для подключения ТП могут использоваться с любыми типами термоэлектрических преобразователей, в том числе эталонными. Стандартная длина шнуров – 1.5 м.



Шнур для подключения эталонных мер МИТШ-3.1 предназначен для подключения к МИТ 8 эталонных мер электрического сопротивления и напряжения при проведении поверки или калибровки прибора. Стандартная длина шнура – 1.5 м.


Шнур-переходник MiniDin 6 ↔ РС 7 (МИТШ-4.1) предназначен для подключения первичных преобразователей температуры (ТС, ТП), снабженных разъемом РС 7. Разъемы РС 7 длительное время использовались для подключения первичных преобразователей температуры (ТС, ТП) к МИТ 8. Стандартная длина переходника – 0.3 м.

Шнур для измерения силы тока МИТШ-5.1 предназначен для подключения термопреобразователей с унифицированным токовым выходом ТСПУ, ТСМУ и других. Стандартная длина шнура – 1.5 м.

Сменная вставка представляет собой металлический блок с теплоизолирующей проб­кой или тепловыми экранами.

Производятся вставки:

  • КТВ-1.1, КТВ-1.2, КТВ-1.3, КТВ-1.4 (для КТ-5.1, КТ-5.1М);
  • КТВ-2.1, КТВ-2.2, КТВ-2.3, КТВ-2.4 (для КТ-5.2, КТ-5.2М);
  • КТВ-3.1, КТВ-3.2, КТВ-3.3, КТВ-3.4 (для КТ-5.3, КТ-5.3М).

КТВ-1.1, КТВ-2.1 – 6 отверстий диаметрами: 4.5, 5.5, 2×6.5, 8.5, 10.5.
КТВ-3.1 – 6 отверстий диаметрами: 4.5, 5.5, 6.5, 7.5, 8.5, 10.5.
КТВ-1.2, КТВ-2.2, КТВ-3.2 – 6 отверстий диаметрами 4,5 мм.
КТВ-1.3, КТВ-2.3, КТВ-3.3 – 6 отверстий диаметрами 5,5 мм.
КТВ-1.4, КТВ-2.4, КТВ-3.4 – 6 отверстий диаметрами 6,5 мм.

Возможно изготовление нестандартной вставки. Максимальное количество отверстий – 6, максималь­ный диаметр отверстий – 13 мм.
Кейс для транспортировки.
  • Габаритные размеры - 320x400x350 мм
  • Масса - 8 кг.

Технические характеристики.

Модель КТ-5.1/КТ-5.1М КТ-5.2/КТ-5.2МКТ-5.3/КТ-5.3М
Диапазон воспроизводимых темпе­ратур, °С * -50...+160 +40...+500 +50…+850
Допускаемая по­грешность воспроизведения темпера­туры,°С ± 0.04 ± (0.03+0.0001•t)±(0.05+0.0005•t)
Нестабильность поддержания температуры за 30 ми­нут, °С ±0.005 ± (0.005+0.00003•t)±0.05
Разность воспроизводимых температур в отверстиях од­ного диаметра, °С ±0.01 ± (0.01+0.00003•t) ±(0.01+0.00003•t)
Рабочая зона от дна отверстий, мм 0...60
Неоднородность температурного поля по высоте ра­бочей зоны, °С ± (0.03+0.0003•|t|) ± (0.03+0.0003•t)±(0.03+0.0005•t)
Дис­крет­ность задания температуры регулирования, °С 0.01
Разрешающая способность, °С
0.001 0.01
Время выхода на заданную температуру, мин 120
Диаметры отверстий в блоке (со вставкой КТВ-1.1), мм 4.5, 5.5, 2×6.5, 8.5, 10.5 4.5, 5.5, 6.5, 7.5, 8.5, 10.5
Глубина отверстий в блоке, мм 160

Характеристики прецизионного измерителя
Количество каналов измерений 4
Ток питания ТС, мА 0.2
Диапазон измеряемого сопротивления, Ом 0.01...1500
Пределы допускаемой основной погрешности, Ом ±(0.001+2• 10-5•R)
Диапазон измеряемого напряжения, мВ -300...+300
Пределы допускаемой основной погрешности, мВ ±(0.001+10-4•|U|)
Диапазон измеряемой силы тока, мА -30...+30
Пределы допускаемой основной погрешности, мА ±(0.0005+10-4•|I|)
Встроенные блоки питания – напряжение / количество 24±2В / 2
Режимы измерений Ω, мВ, мА, НСХ ТС, ИСХ ТС, НСХ ТП, ТСПУ (ТСМУ)
НСХ ТС 10М, 50М, 100М, 10П, 50П, 100П, 500П, 1000П, Pt10, Pt50, Pt100, Pt500, Pt1000
ИСХ ТС 4×МТШ-90
НСХ ТП E, J, M, T, K, N, L, R, S, B, A-1, A-2, A-3
ТСПУ (ТСМУ) 0...5мА, 4...20мА, 0...20мА

Условия эксплуатации
напряжение питающей сети, В 220±22
нестабильность питающей сети, В ±4.4
частота питающей сети, Гц 50±1
температура окружающей среды, °С +10...+35
относительная влажность, % 10...80
атмосферное давление, кПа 84...106.7
Потребляемая от сети мощность, Вт 360 720
Размеры, мм 260 x 320 x 270
Масса, кг 12 10
10
Связь с компьютером КТ-5.1, КТ-5.2, КТ-5.3 RS-232C
Связь с компьютером КТ-5.1М, КТ-5.2М, КТ-5.3М RS-232C, USB, LAN, Wi-Fi

*) t – уставка калибратора в °С.
R - измеряемое сопротивление в Омах, U - измеряемое напряжение в мВ, I – измеряемая сила тока в мА .

Программное обеспечение
Программа KT-5.
