Приборы внесены в Государственный реестр РФ под №33744-07

    Назначение

  • Поверка и калибровка:
    -термопреобразователей сопротивления (ТС),
    -термоэлектрических преобразователей (ТП),
    -жидкостных стеклянных термометров,
    -комплектов разностных термометров сопротивления для теплосчетчиков, в том числе с небольшой (20 мм) погружаемой частью,
    -эталонных (2-го и 3-го разрядов) термометров сопротивления,
    -равноделенных жидкостных стеклянных термометров,
    -манометрических термометров.
  • Реализация реперных точек международной температурной шкалы МТШ-90.

    Свойства

  • Высокая стабильность поддержания температуры.
  • Малые температурные градиенты.
  • Большая максимальная глубина погружения датчика.
  • Малая минимальная глубина погружения датчика.
  • Отсутствие волн на поверхности теплоносителя.
  • Произвольная форма поверяемых датчиков.
  • Малый объем жидкости.
  • Высокая производительность.
  • Поверхность теплоносителя выше поверхности стола термостата.
  • Выносной регулятор температуры.

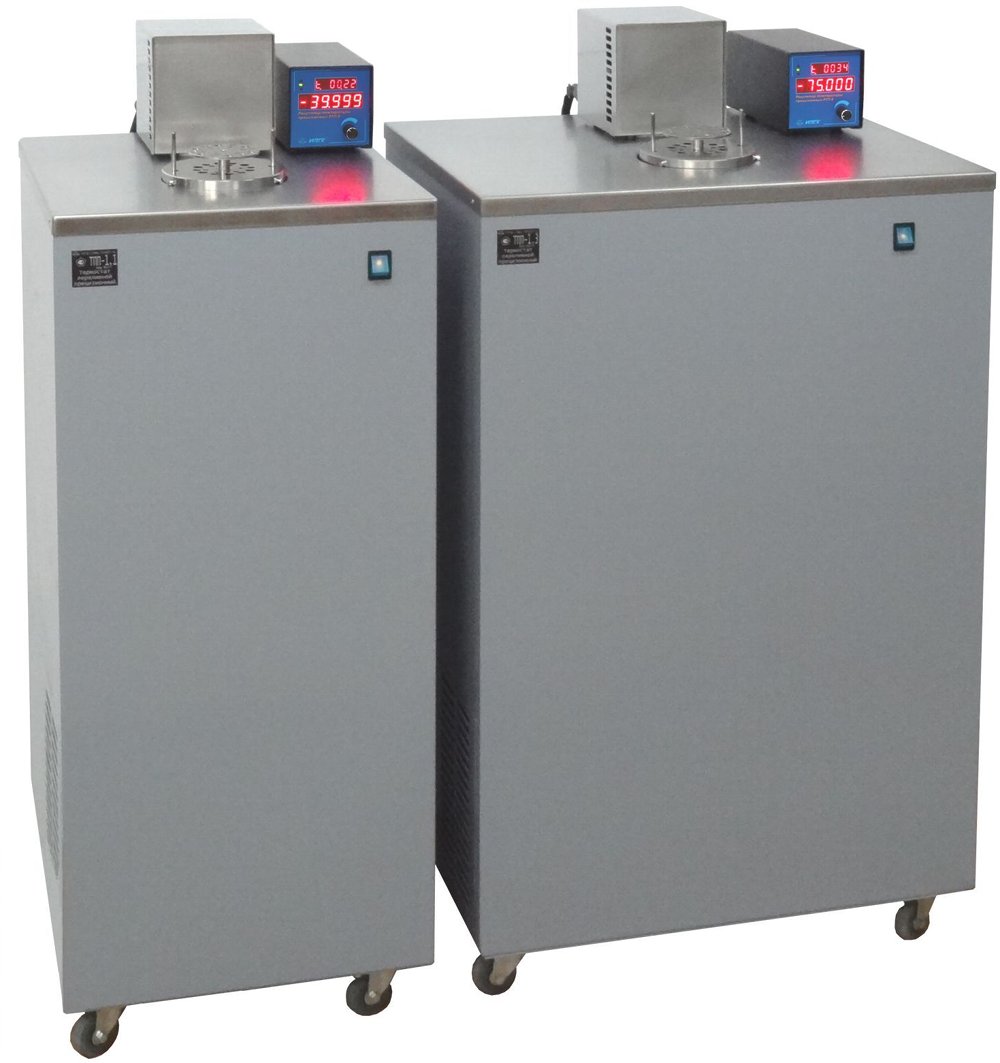

Термостаты жидкостные переливные прецизионные серии ТПП-1Жидкостные переливные термостаты (криостаты) серии ТПП-1 предназначены для воспроизведения температур в диапазоне -75… +300°С. Совместно с образцовым термометром сопротивления ТСПВ и прецизионным измерителем температуры МИТ 8 образуют универсальную систему для поверки термопреобразователей сопротивления (ТС), термоэлектрических преобразователей (ТП), манометрических термометров, жидкостных стеклянных термометров и комплектов разностных термометров для теплосчетчиков. Высокие метрологические характеристики позволяют использовать термостаты серии ТПП-1 (при условии использования металлического выравнивающего блока) для поверки и калибровки эталонных (2-го и 3-го разрядов) термопреобразователей сопротивления и равноделенных жидкостных стеклянных термометров с ценой деления 0,01°С. Важной особенностью термостатов ТПП-1 является высокие (нормированные) метрологические характеристики в приповерхностном слое, что позволяет поверять ТС с небольшой погружаемой частью. Конструкция ТПП-1 позволяет применять его в качестве термостата для ампул реперных точек международной температурной шкалы МТШ-90: тройной точки ртути (-38.83440°С), тройной точки воды (0.01000°С), точки плавления галлия (29.76460°С), точки затвердевания индия (156.5985°С) и точки затвердевания олова (231.9280°С).

Выпускаются четыре модификации термостата ТПП-1: ТПП-1.0 с диапазоном воспроизводимых температур +35… +300°С, ТПП-1.1 с диапазоном воспроизводимых температур -40… +100°С, ТПП-1.2 с диапазоном воспроизводимых температур -60… +100°С и ТПП-1.3 с диапазоном воспроизводимых температур -75… +100°С. В качестве теплоносителя, в зависимости от воспроизводимых температур, используются: этиловый спирт (-75… +5°С), дистиллированная вода (+5… +80°С) и кремнийорганическая жидкость марки ПФМС-4 (+80… +300°С). В диапазоне температур +80… +250°С допускается использование полиметилсилоксановой жидкости марки ПМС 100.

Термостат состоит из переливной ванны, перемешивающего устройства, прецизионного регулятора температуры РТП-8.1 и холодильного агрегата (ТПП-1.1, ТПП-1.2, ТПП-1.3). Для удобства пользователей и повышения надежности регулятор температуры сделан выносным (на длинном кабеле), что позволяет избежать контакта регулятора с теплоносителем. Установка температуры осуществляется на регуляторе при помощи ручки управления. Дискретность задания температуры регулирования – 0.01°С. Текущая температура отображается на светодиодном дисплее либо на компьютере через последовательный интерфейс RS-232C. Программное обеспечение позволяет калибровать термостат для точного воспроизведения заданной температуры.
Поверхность
теплоносителя

Комплект поставки:

  • переливная ванна - 1 шт;
  • устройство для перемешивания - 1 шт;
  • шторка для регулирования высоты перелива - 1 шт;
  • крышка для установки термопреобразователей Ø 6, 8, 10 мм - 1 шт;
  • регулятор температуры РТП-8.1 - 1 шт;
  • компакт-диск с программным обеспечением - 1 шт;
  • шнур связи с компьютером - 1 шт;
  • шнур для подключения регулятора к перемешивающему устройству - 1 шт;
  • сетевой шнур - 1 шт;*
  • руководство по эксплуатации - 1 экз;
  • паспорт - 1экз.

Крышка для установки
термопреобразователей
 диаметрами 6, 8, 10 мм
(входит в комплект поставки)


*) С термостатами ТПП-1.1, ТПП-1.2, ТПП-1.3 поставляются два сетевых шнура.

Графики хода температуры в термостате в зависимости от времени
Графики хода температуры в термостате в зависимости от времени

Возможно изготовление нестандартных крышек по специальному заказу.

Дополнительное оборудование:

Крышка ЕМТК 151.04.00 для ТПП-1

Крышка ЕМТК 151.04.00 для ТПП-1

Крышка для установки термометров сопротивления, термоэлектрических преобразователей и других датчиков температуры с длиной монтажной части более 100 мм.
Крышка ЕМТК 151.04.01 для ТПП-1

Крышка ЕМТК 151.04.01 для ТПП-1

Одноярусная крышка для установки коротких термометров сопротивления, термоэлектрических преобразователей и других датчиков температуры с длиной монтажной части от 20 до 200 мм.
Крышка ЕМТК 151.04.02 для ТПП-1

Крышка ЕМТК 151.04.02 для ТПП-1

Двуярусная крышка для установки коротких термометров сопротивления, термоэлектрических преобразователей и других датчиков температуры с длиной монтажной части от 20 до 200 мм.
Крышка ЕМТК 151.04.03 для ТПП-1

Крышка ЕМТК 151.04.03 для ТПП-1

Крышка для установки термопреобразователей с возможностью регулировки глубины погружения
Крышка ЕМТК 151.04.04 для ТПП-1

Крышка ЕМТК 151.04.04 для ТПП-1

Крышка без отверстий предназначена защиты теплоносителя от попадания посторонних предметов.
Нестандартные крышки для ТПП-1

Нестандартные крышки для ТПП-1

Возможно изготовление нестандартных крышек по специальному заказу.
Крышка ЕМТК 151.04.05 для ТПП-1

Крышка ЕМТК 151.04.05 для ТПП-1

Крышка для поверки поверхностных термопреобразователей. Диапазон воспроизводимых температур определяется моделью используемого термостата.
Технические характеристики:
  • погрешность воспроизведения температур, ºС - 1
  • диаметр рабочей зоны, мм - 80
Выравнивающий блок ЕМТК 151.05.00 для ТПП-1

Выравнивающий блок ЕМТК 151.05.00 для ТПП-1

Металлический выравнивающий блок предназначен для поверки и калибровки эталонных термопреобразователей методом непосредственного сличения. При этом обеспечивается погрешность сличения ±0.001ºС. Блок рассчитан на одновременную установку четырех термопреобразователей диаметрами 6 мм. По специальному заказу возможно изготовление блока с каналами других диаметров.
Выравнивающий блок ЕМТК 151.05.01 для ТПП-1

Выравнивающий блок ЕМТК 151.05.01 для ТПП-1

Металлический выравнивающий блок с восемью герметичными пробирками предназначен для поверки и калибровки термометров сопротивления типа ТСПВ-1.1 и других термопреобразователей, не допускающих непосредственного контакта с жидким теплоносителем. Внутренний диаметр пробирки – 6.2 мм, длина – 500 мм. В блоке предусмотрен канал диаметром 6.5 мм для установки эталонного ТС.
Насос центробежный НЦ-1 для ТПП-1

Насос центробежный НЦ-1 для ТПП-1

Насос центробежный НЦ-1 предназначен для обеспечения циркуляции жидкости между термостатом ТПП-1 и внешним объектом. Насос должен использоваться для термостатирования, нагрева или охлаждения внешних объектов. Все соприкасающиеся с жидкостью детали выполнены из нержавеющей стали.
Комплект поставки НЦ-1:
  • центробежный насос - 1 шт;
  • блок питания - 1 шт;
  • паспорт - 1 экз.
Технические характеристики.
  • Скорость перекачивания, л/мин - 2.2 *
  • Создаваемое давление, мм водяного столба - 1700
  • Напряжение питания, В - 12… 24
*) При напряжении питания 12 В.
Модель АЧТ-1 для ТПП-1

Модель АЧТ-1 для ТПП-1

Источник теплового потока (излучатель) в виде модели абсолютно черного тела АЧТ-1 предназначен для воспроизведения радиационной температуры в диапазоне от +30°С до +45°С. Модель АЧТ применяется в качестве перенастраиваемых мер радиационной температуры в указанном диапазоне при поверке (калибровке) радиационных термометров. Модель АЧТ выполнена в виде вставки для термостатов переливных прецизионных серии ТПП-1.
Комплект поставки АЧТ-1:
  • вставка АЧТ-1 - 1 шт;
  • термометр сопротивления ТСПВ-1 - 1 шт;
  • паспорт - 1 шт;
  • сертификат о калибровке (по дополнительному запросу) - 1 шт.
Технические характеристики:
  • диапазон воспроизводимых радиационных температур, °С - от +30 до +45
  • погрешность воспроизведения радиационных температур, °С - 1
  • масса, кг - 0.5
  • размеры, мм - 100 x 150 x 150
Модель АЧТ-2 для ТПП-1

Модель АЧТ-2 для ТПП-1

Источник теплового потока (излучатель) в виде модели абсолютно черного тела АЧТ-2 предназначен для воспроизведения радиационной температуры в диапазоне от -50 до +100°С. Модель АЧТ применяется в качестве перенастраиваемых мер радиационной температуры в указанном диапазоне при поверке (калибровке) радиационных термометров. Модель АЧТ выполнена в виде вставки для термостатов переливных прецизионных серии ТПП-1.
Комплект поставки АЧТ-2:
  • вставка АЧТ-2 - 1 шт;
  • термометр сопротивления ТСПВ-1 - 1 шт;
  • паспорт - 1 шт;
  • сертификат о калибровке (по дополнительному запросу) - 1 шт.
Технические характеристики:
  • диапазон воспроизводимых радиационных температур, °С - от -50 до +100
  • погрешность воспроизведения радиационных температур, °С - 2
  • масса, кг - 3.5
  • размеры, мм - 370 x 150 x 150
Шкафы вытяжные ШВ-1 и ШВ-2

Шкафы вытяжные ШВ-1 и ШВ-2

Шкаф вытяжной ШВ-1 предназначен для установки в него термостата переливного прецизионного ТПП- 1.0 или переливного прецизионного ТПП-1.1 с целью защиты атмосферы помещения от вредных паров, выделяемых при нагреве теплоносителя в термостате.
Технические характеристики.
  • габаритные размеры шкафа ШВ-1, мм - 640 x 2000 x 680
  • диаметр трубы вытяжной вентиляции, мм - 140
  • производительность внешней вытяжной вентиляции, не менее м3/ч, - 300
  • масса, кг - 55
Шкаф вытяжной ШВ-2 предназначен для установки в него термостата переливного прецизионного ТПП-1.0 (ТПП-1.1, ТПП-1.2, ТПП-1.3) с целью защиты атмосферы помещения от вредных паров, выделяемых при нагреве теплоносителя в термостате.
Технические характеристики.
  • габаритные размеры шкафа ШВ-2, мм - 970 x 2000 x 680
  • диаметр трубы вытяжной вентиляции, мм - 140
  • производительность внешней вытяжной вентиляции, не менее м3/ч, - 600
  • масса, кг - 65

Технические характеристики.

Модификация ТПП – 1.0 ТПП – 1.1 ТПП – 1.2 ТПП – 1.3
Полный диапазон воспроизводимых температур, °С +35…+300 -40…+100 -60…+100 -75…+100
Теплоноситель - этиловый спирт
Диапазон воспроизводимых температур, °С - -75…-60
Нестабильность поддержания температуры, °С - ±0.01
Неравномерность температурного поля в рабочем пространстве, не более, °С:
на глубине от 10 до 30 мм - ±0.04
на глубине от 30 до 450 мм - ±0.04
Диапазон воспроизводимых температур, °С - -40…+5 -60…+5
Нестабильность поддержания температуры, °С - ±0.01
Неравномерность температурного поля в рабочем пространстве, не более, °С:
на глубине от 10 до 30 мм - ±0.01
на глубине от 30 до 450 мм - ±0.01
Теплоноситель - дистиллированная вода
Диапазон воспроизводимых температур, °С - +5…+35
Нестабильность поддержания температуры, °С - ±0.01
Неравномерность температурного поля в рабочем пространстве, не более, °С:
на глубине от 10 до 30 мм - ±0.01
на глубине от 30 до 450 мм - ±0.01
Диапазон воспроизводимых температур, °С +35…+80
Нестабильность поддержания температуры, °С ±(0.0025+0.00005•t)
Неравномерность температурного поля в рабочем пространстве, не более, °С:
на глубине от 10 до 30 мм ±0.00025•t
на глубине от 30 до 450 мм ±0.005
Теплоноситель - ПФМС 4
Диапазон воспроизводимых температур, °С +80…+300 +80…+100
Стабильность поддержания температуры, °С ±(0.005+0.00005•t)
Неравномерность температурного поля в рабочем пространстве, не более, °С:
на глубине от 10 до 30 мм ±0.0001•t ±0.01
на глубине от 30 до 450 мм ±0.01
Погрешность непосредственного сличения термопреобразователей в металлическом блоке, °С 0.001
Время выхода на заданную температуру, мин 150 240
Рабочее пространство
диаметр, мм 80
глубина, мм от 10 до 450
Объём заливаемого теплоносителя, л 8
Условия эксплуатации
напряжение питающей сети, В 220±22
нестабильность питающей сети, В ±4.4
частота питающей сети, Гц 50±1
температура окружающей среды, °С +15…+25
относительная влажность, % 30…80
атмосферное давление, кПа 84…106.7
Потребляемая от сети мощность, Вт 600 1100 2000 2500
Размеры, мм 410 x 480 x 1100 610 x 480 x 1100
Масса, кг 35 50 65 70
Связь с компьютером RS-232C

t – воспроизводимая температура в °С.
